5 - Phân tích sơ đồ khối của Tivi LCD Samsung NK 17N
5.1 - Sơ đồ khối của Tivi LCD Samsung NK17N
Hình 5.1 - Sơ đồ khối của Tivi LCD Samsung NK17N
Tivi LCD Samsung NK17N gồn các thành phần:
- Các mạch ổn áp nguồn.
- Khối điều khiển
(CPU)
- Khối cao áp
(Inverter)
- Khối kênh và trung
tần (Tuner & IF)
- Khối giải mã và xử
lý tín hiệu Video
- Mạch LVDS và màn hình
LCD Panel
- Khối đường tiếng
☞ Nếu bạn muốn học nghề sửa tivi trực tiếp miễn 100% học phí bạn hãy truy cập trung tâm sửa tivi tại Hải Dương để đăng ký
5.2 - Phân tích nguyên lư hoạt động của các khối.
1, Khối nguồn:
- Khối nguồn của máy không sử dụng trực tiếp nguồn 220V mà sử
dụng nguồn 14V thông qua Adapter.
- Thông qua các mạch ổn áp tuyến tính và ổn áp xung, khối
nguồn có nhiệm vụ tạo ra các nguồn điện áp thấp cung cấp cho các thành phần của
máy.
- IC 7812 là mạch ổn áp cố định để lấy ra điện áp 12V cấp
cho mạch công suất tiếng.
- IC 7808 ổn áp để lấy ra điện áp 8V cấp cho khối kênh và
trung tần
Hình 5.2a - Sơ đồ khối cấp nguồn trên máy Samsung NK17N
- IC - LM 2596S là mạch ổn áp xung hạ áp từ 14V xuống điện áp 5V và đáp ứng dòng tải lên tới 3A, điện áp 5V sẽ cung cấp cho IC vi xử lý.
Hình 5.2b - Mạch hạ áp sử dụng IC - LM2596
- IC - LM 2676SX là mạch ổn áp xung hạ áp xuống điện áp 3,3V
và đáp ứng dòng tải khoảng 3A
- LP3961 là IC ổn áp tuyến tính hạ áp từ 3,3V xuống điện áp 2,5V và đáp ứng dòng tải khoảng 0,8A, các điện áp 3,3V và 2,5V sẽ cung cấp cho khối xử lý tín hiệu Video.
2, Khối vi xử lý.
Khối điều khiển với thành phần chính là CPU sử dụng IC họ
SDA55xx và các IC nhớ Flash ROM và EPROM.
- Flash ROM được tích hợp trong CPU và được nạp sẵn chương
trình cung cấp cho CPU hoạt động, v́ vậy khi thay thế CPU ta cần nạp lại chương
trình cho Flash ROM thì máy mới có thể hoạt động.
- EPROM là IC nhớ tự động ghi lại các thông tin mà người sử dụng điều chỉnh và ghi lại các thông số khi cài đặt kênh, nếu hỏng IC này thì các thông số như mức sáng, mầu sắc hay thiết lập kênh sẽ trả về một giá trị mặc định nào đó mỗi khi ta tắt máy và rút nguồn điện.
- CPU là thành phần xử lý chính điều khiển chung các hoạt động của máy, điều khiển bật tắt khối cao áp và thay đổi độ sáng, điều khiển các chức năng khác thông qua các giao tiếp với khối Scaler như chức năng thay đổi độ tương phản, mầu sắc, kích thước hình ảnh, độ phân giải của màn hình…ngoài ra CPU còn thực hiện chức năng tạo ra hiển thị trên màn hình để chèn vào tín hiệu Video ở phần cuối của khối Scaler. Tín hiệu đầu vào của khối Scaler là các tín hiệu xung đồng bộ như H.Syn, V.Syn và các thông tin nhập từ dãy phím bấm.
- IC- KIA7029 là IC tạo tín hiệu Reset để khởi động CPU
Hình 5.2d - KIA70xx tạo tín hiệu Reset để khởi động CPU
Nguồn cấp cho CPU là 3,3V và 2,5V . IC nhớ EPROM sử dụng 3,3V
Để CPU hoạt động được cần có các điều kiện:
- Có nguồn 3,3V và 2,5V cấp cho CPU
- Có thạch anh tạo dao động
- Có tín hiệu Reset khởi động
- Các phím bấm không bị chập
- Có chương trình trong Flash ROM (tích hợp trong CPU)
Hình 5.2e - Các điều kiện đầu vào của CPU
- Biểu hiện khi CPU không hoạt động là: Máy có đèn báo chờ, bật công tắc và các phím điều khiển không có tác dụng, máy không lên màn sáng.
3, Khối cao áp (INVERTER)
- Khối cao áp có nhiệm vụ chuyển đổi điện áp 14V DC lên tới điện áp khoảng 1200 - 1500V cung cấp cho các bóng cao áp trên màn hình, các bóng cao áp này sẽ tạo ra ánh sáng nền để soi sáng lớp hiển thị LCD.
• Điều khiển cao áp là các lệnh từ CPU:
- Lệnh ON/OFF điều khiển tắt mở khối cao áp.
- Lệnh Bright để thay đổi độ sáng trên màn hình
- HV (High Voltage) điện áp cao thế cấp cho bóng cao áp
- FB (Feed Back) điện áp hồi tiếp
- CCFL (Cold Cathode Fluorescence Lamp) đèn huỳnh quang Catot lạnh
Hình 5.2f - Khối cao áp (INVERTER) và các bóng cao áp trên màn hình
4, Khối kênh và trung tần (Tuner & IF)
- Khối kênh có nhiệm vụ thu sóng cao tần từ đài phát rồi cho đổi tần để lấy ra tín hiệu trung tần IF.
- Mạch trung tần sẽ khuếch đại tín hiệu trung tần rồi tách sóng để lấy ra tín hiệu Video và SF Audio, tín hiệu Video được đưa tới IC chuyển mạch và giải mã, tín hiệu SF Audio sẽ được chuyển sang khối xử lý đường tiếng.
- Điện áp cấp cho khối kênh và trung tần gồm:
5V cấp nguồn nuôi cho khối
3V do mạch tăng áp kích từ nguồn 5V lên để cung cấp cho mạch dò sóng VT (Voltage Tuning)
- CPU điều khiển khối kênh thông qua các đường bus SDA và SCL, mạch giải mã lệnh trên khối kênh sẽ giải mã hai tín hiệu này để lấy ra các lệnh chuyển kênh, dò sóng…
- Tín hiệu ra của khối kênh và trung tần là các tín hiệu Video (Vin và Y/C) và SF Audio, tín hiệu Video được đưa đến khối xử lý tín hiệu Video tín hiệu Audio được đưa đến khối đường tiếng.
Hình 5.2g - Khối kênh và trung tần và các khối liên quan
• Khối xử lý tín hiệu Video của máy sử dụng IC- DPTV-3D-6730 tích hợp nhiều chức năng:
- Scaler xử lý độ phân giải điều chỉnh kích thước hình ảnh
- ADC & DAC là mạch chuyển đổi tín hiệu tương tự sang tín hiệu số và ngược lại.
- Switch là chuyển mạch để chuyển đổi giữa các nguồn tín hiệu khác nhau
- Decoder - mạch giải mã tín hiệu Video
- OSD - mạch tạo tín hiệu hiển thị để hiển thị các thông số hỗ trợ người sử dụng khi điều chỉnh máy.
CPU điều khiển khối Video thông qua các đường bus SDA và SCL để điều khiển các chức năng như: Điều chỉnh độ tương phản, mầu sắc, kích thước hình ảnh…
Hình 5.2h - Khối xử lý tín hiệu Video và các tín hiệu vào ra
• Các tín hiệu đầu vào của khối Video gồm các nguồn:
- Khối kênh và trung tần cung cấp tín hiệu Vin và Y/C
- DVD là ngơ vào từ các thiết bị có hỗ trợ cổng thành phần Component bao gồm các tín hiệu Y (tín hiệu chói) và Pb, Pr là hai tín hiệu mầu đă được mã hoá, cổng này hỗ trợ độ phân giải tối đa là 480pixel (tính theo chiều dọc)
- DTV là cổng thành phần nhưng hỗ trợ độ phân giải lên tới 1080pixel tính theo chiều dọc.
- PC (Personal Computer) là cổng nhận tín hiệu của máy tính, cổng này có các tín hiệu R,G,B mang thông tin của các bức ảnh đơn sắc: Đỏ, xanh lá và xanh lơ và các tín hiệu H.Syn, V.Syn là hai xung đồng bộ dòng và đồng bộ mành.
• Các IC chuyển mạch và đổi ADC:
- CXA2151 là IC chuyển mạch giữa hai nguồn tín hiệu DVD và DTV
- BA7657 là IC chuyển mạch giữa nguồn tín hiệu máy tính với hai nguồn tín hiệu ở trên.
- AD9883A là IC đổi tín hiệu tương tự sang tín hiệu số IC - DPTV-3D-6730 thực hiện các chức năng: Scaler (chia tỷ lệ hình ảnh để tiếp nhận các nguồn tín hiệu có độ phân giải khác nhau), chuyển mạch giữa các nguồn tín hiệu Tivi, Video và máy tinh. Cho giải mã tín hiệu Video và tạm thời đưa ra các tín hiệu chung R,G,B và tín hiệu Y, Pr, Pb.
IC- MN82860 thực hiện chuyển đổi các tín hiệu R,G,B dạng tương tự sang tín hiệu số, xác lập các ma trận tín hiệu cho các điểm mầu trên màn hình và tạo ra các tín hiệu điều khiển cung cấp cho mạch LVDS.
6, Mạch LVDS và màn hình LCD
Hình 5.2i - Mạch LVDS và màn hình LCD
• Dữ liệu đầu ra của khối xử lý Video cung cấp cho mạch LVDS là các tín hiệu:
- Dữ liệu số 24 bit gồm 8 bit dữ liệu R (mang thông tin về hình ảnh mầu đỏ), 8 bit G (mang thông tin về hình ảnh mầu xanh lá), 8 bit B (mang thông tin về hình ảnh mầu xanh lơ.
- En (Enable) là tín hiệu cho phép mạch LVDS hoạt động.
- Pixel Clock là xung điều khiển quét qua các điểm ảnh theo chiều ngang màn hình.
- Hs là xung điều khiển dịch chuyển quét dòng kế tiếp từ trên xuống dưới.
- Vs là xung điều khiển quét một màn hình mới Mạch LVDS nhận các tín hiệu điều khiển và các dữ liệu hình ảnh rồi thực hiện điều khiển trực tiếp điểm ảnh trên màn hình nhắm tái tạo lại hình ảnh ban đầu.
Màn hình LCD thực hiện tái tạo lại hình ảnh mầu, trên màn hình gồm các điểm mầu R, G, B xếp xen kẽ. các điểm mầu R sẽ tạo nên bức ảnh đơn sắc mầu đỏ, các điểm mầu G sẽ tạo nên bức ảnh đơn sắc mầu xanh lá, các điểm B sẽ tạo nên bức ảnh đơn sắc có mầu xanh lơ, ba bức ảnh cùng hiển trị trên một màn hình và các mầu sắc đă được tổng hợp lại theo nguyên lư trộn mầu trong tự nhiên để tạo ra vô số mầu sắc như bức ảnh ban đầu.
7, Khối đường tiếng.
Hình 5.2k - Sơ đồ khối tiếng của Tivi LCD Samsung
Khối đường tiếng gồm hai mạch chính:
Mạch Audio Processor thực hiện các chức năng:
- Khuếch đại tín hiệu SF Audio từ kênh tới và giải điều chế FM để lấy ra tín hiệu Audio
- Chuyển mạch giữa các nguồn tín hiệu để lấy ra tín hiệu ở ngơ ra
- Xử lý tín hiệu Audio Stereo
- Thay đổi âm lượng và âm sắc
Mạch Sound Amply là mạch khuếch đại công suất âm thanh, mạch khuếch đại tín hiệu Audio lên biên độ đủ lớn rồi cung cấp cho các loa ở hai vế L, R.
CPU điều khiển khối đường tiếng thông qua các tín hiệu SDA (Signal Data) và SCL (Signal Clock).
6 - Phân tích sơ đồ khối Tivi LCD PANASONIC TX32LE

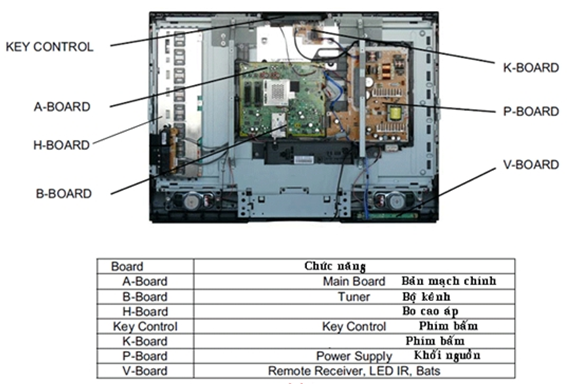

Hình 6 - Các bản mạch chính trên Tivi LCD Panasonic TX 32LE
6.1 - Sơ đồ tổng quát về các khối
1). Khối chuyển mạch tín hiệu và xử lý đường tiếng:
- IC3300 (Audio Matrix) thực hiện chuyển mạch tín hiệu Audio từ ba đường tiếng vào AV1, AV2 và AV3 rồi cho tín hiệu ra đưa sang IC1501 (VCT69XYP).
- IC1501 (VCT69XYP) thực hiện xử lý tín hiệu và chuyển mạch với tín hiệu sau khi xử lý ở ngơ vào HDMI sau đó cung cấp tín hiệu cho mạch công suất âm tần.
- IC1501 đồng thời thực hiện chuyển mạch tín hiệu Video ở các ngơ vào như AV1, AV2, AV3 và HDMI sau đó cung cấp tín hiệu sang bvie mạch chính thông qua các bus tới LCD Panel
- IC5003 thu nhận tín hiệu từ cổng HDMI rồi cho xử thành dữ liệu 24 bit trước khi đưa sang IC1501.
- Hai IC - IC251 và IC252 thực hiện khuếch đại âm thanh ra loa.
Hình 6.1a - Khối chuyển mạch tín hiệu
2). Khối cấp nguồn và sơ đồ cấp nguồn cho các phụ tải.
Hình 6.1b - Sơ đồ khối nguồn và khối xử lý tín hiệu Video
Điện áp vào của khối nguồn là: 220V AC
Điện áp ra gồm các điện áp DC: AUD24V, SIG24V, STBY12V Các thành phần của khối nguồn bao gồm:
- F800 và SW800 là cầu ch́ và công tắc
- Line Filter là bộ lọc cao tần
- D801 là cầu đi ốt chỉnh lưu điện áp AC thành DC
- IC800 là IC dao động và công suất
- T800 là biến áp xung
- PC800 và PC801 là các IC so quang
- D831 và D832 là các đi ốt chỉnh lưu điện áp ra LCD PANEL là màn hình
Hình 6.1d - Các mạch ổn áp thứ cấp và các IC tải
Các điện áp thứ cấp của máy và các tải tiêu thụ:
- Điện áp AUD24V cấp cho mạch khuếch đại công suất tiếng Audio Amply.
- Điện áp SIG24V được hạ áp qua IC3800 để tạo ra điện áp STBY3.3V cấp trực tiếp cho các IC- IC1500 tạo tín hiệu Reset, IC1120 là IC nhớ EPROM, IC1220 là IC chuyển mạch.
- Điện áp STBY3.3V cho đi qua các mắt lọc LC (LCF’S) để tạo ra các điện áp VSUP..3.3V và giảm áp xuống thành điện áp STBY1.8V thông qua IC3801. Các điện áp trên đi cấp nguồn cho IC1501- đây là IC xử lý các tín hiệu Audio và Video.
- Từ điện áp STBY3.3V được điều khiển qua đèn Q3803 để tạo ra điện áp 3.3V HDMI và từ điện áp 3.3V HDMI trên cho đi qua các mắt lọc để lấy ra các điện áp 3V3HD, 3V3 PVCC, 3V3AVCC, 3V3XTAL, 3V3REG và cho đi qua mạch hạ áp IC5000 để lấy ra điện áp 1V8HD. Các điện áp trên đi cấp cho IC5003 để xử lý tín hiệu HDMI.
- Điện áp 12VSTBY đi qua đèn Q3802 để lấy ra điện áp 12V sau đó điện áp này được sử dụng như sau:
- 12V đi qua mạch nâng áp gồm D3806 và D3807 để nâng lên đến điện áp 30V cấp cho mạch VT của bộ kênh.
- 12V giảm áp qua IC3802 để tạo ra điện áp 5V và TUNER5V, điện áp 5Vcấp cho IC đổi DAC và màn hình LCD, điện áp TUNER5V đi cấp cho bộ kênh.
- 12V giảm áp xuống 9V thông qua IC3803 và từ 9V giảm xuống 8V thông qua đi ốt D3802, điện áp 9V đi cấp cho IC3300 là IC - Audio Matrix, điện áp 8V đi cấp cho IC1381- OP Amply.
3). Khối xử lý tín hiệu
Hình 6.1e - Sơ đồ khối xử lý tín hiệu Video và Audio
Hình 6.1f - Sơ đồ giao tiếp giữa các bản mạch
- Bản mạch B-BOARD bao gồm bộ kênh (Tuner)
- Bản mạch V-BOARD gồm có các đèn báo và mắt nhận điều khiển từ xa.
- KEY CONTROL là các phím điều khiển
- P-BOARD là bản mạch của khối nguồn
- LCD PANEL là màn hình LCD
- A-BOARD là vỉ điều khiển và xử lý các tín hiệu Audio và Video
- HDMI1 là cổng nhận tín hiệu HDMI

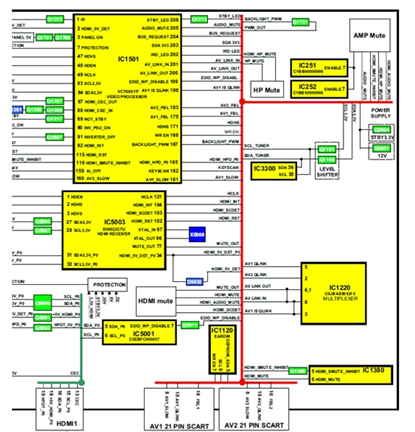

Hình 6.1g - Sơ đồ khối - khối điều khiển và xử lý tín hiệu
• IC1501 là IC tích hợp các chức năng:
- Tích hợp CPU để thực hiện xử lý các hoạt động của máy.
- Thực hiện xử lý tín hiệu Video
- Thực hiện xử lý tín hiệu Audio
IC5003 là IC xử lý tín hiệu HDMI
PROTECTION là mạch bảo vệ
HDMI Mute là mạch xử lý ngắt tín hiệu HDMI
IC5001 và IC1120 là các IC nhớ EPROM
HDMI1 là cổng nhận tín hiệu HDMI (High-Definition Multimedia Interface) đây là chuẩn giao tiếp đa phương tiện với độ phân giải cao.
AV1 và AV2 là các cỏng nhận tín hiệu Video và Audio
IC1380 là IC đổi tín hiệu DAC cho tín hiệu HDMI
IC1220 là IC chuyển mạch tín hiệu
IC3300 là IC xử lý ma trận Audio
Các IC - IC251 và IC252 là IC khuếch đại công suất âm thanh.
AMP Mute là mạch xử lý ngắt tín hiệu âm thanh.
