Tủ lạnh điện tử 1

Sơ đồ tủ lạnh NR-B191/NR-B231


Sơ đồ tủ lạnh NR-B191/NR-B231

Sơ đồ tủ lạnh NR-B363 / NR-B403



Sơ đồ tủ lạnh	NR-B363 / NR-B403

Bên trong Board mạch điều khiển


Bên trong Board mạch	điều khiển

Relay Điện Từ


Relay là công tắc điện điều khiển bằng điện.
Relay Điện Từ

Thông số Relay :
Cuộn từ động : Volt AC hoặc Volt DC, Điện trở cuộn dây Công suất tiếp điểm : Volt và Ampere
Số lượng và Loại tiếp điểm : Thường đóng (NC), Thường hở (NO)

Vài ứng dụng của Relay điện tử


1. Khởi động công suất lớn từ xa
2. Khởi động và Chốt hoạt động của mạch điện
3. Điều khiển công suất lớn có hệ thống bảo vệ ngắt quá tải
Vài ứng dụng của Relay điện tử

4. Điều khiển công suất cao nhiều chế độ

Điều khiển công suất cao nhiều chế độ

5. Điều khiển tự động (hành trình hai chiều)

Điều khiển tự động

6. Điều khiển tự động (thang máy 3 tầng)
Điều khiển tự động (thang máy 3 tầng)

Diode


Diode là linh kiện có điện trở rất nhỏ (dẫn điện) theo một chiều, và điện trở rất lớn (không dẫn điện) theo chiều ngược lại.
Diode
Thông số Diode :
Điện áp nghịch tối đa : Volt Dòng điện thuận tối đa : Ampere
Loại Diode : Nắn điện công suất, Ổn áp, Hướng dòng, Tách sóng, v.v…

Đo kiểm Diode :
Dùng đồng hồ Ohm đo theo chiều thuận sẽ có điện trở nhỏ, đo theo chiều nghịch sẽ có điện trở rất lớn, (đến vô cùng, để thang đo cao nhất)

Ghi chú: Đồng hồ Ohm loại kim, dây đỏ (+) là cực âm của pin nguồn Đồng hồ Ohm loại số, dây đỏ (+) là cực dương của pin nguồn


Vài ứng dụng của Diode

1. Nắn điện AC/DC (Rectifier)
Vài ứng dụng của Diode

2. Hướng dòng (Chỉnh lưu)

- Mạch đèn nháy khẩn cấp    - Công tắc hiện số (đèn 7 đoạn)

Hướng dòng (Chỉnh lưu)

Transistor


Transistor là linh kiện một chiều có điện trở trong thay đổi theo dòng điện/điện áp ngõ vào. Transistor sẽ bị hỏng nếu bị đặt vào điện áp nghịch.
Điện trở trong của transistor thay đổi từ rất lớn (hở mạch) đến rất nhỏ (nối mạch).

Tự Học Sửa Tủ Lạnh

Transistor thông thường có thể chia làm 2 loại:

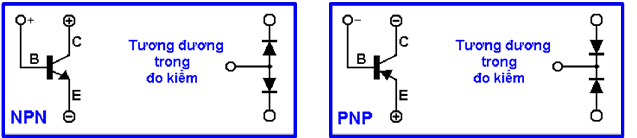

Transistor thông thường :
Transistor thông thường

Transistor Digital :

Transistor digital là transistor thông thường được thiết kế đặc biệt chuyên để đóng ngắt. Bên trong transistor có đóng gói sẵn một số linh kiện để đơn giản mạch điện.
Transistor Digital


 Vài ứng dụng của Transistor


1. Đóng / ngắt dòng điện qua một tải (Switching)

 - Mạch báo động hai kiểu kích hoạt                          - Mạch kích hoạt theo thời gian
Vài ứng dụng của Transistor

2. Thay đổi điện trở trong

- Mạch Điều chỉnh điện áp                                - Mạch khuếch đại tín hiệu

Thay đổi điện trở trong
Cảm biến là linh kiện có chức năng dò tìm tình trạng của một môi trường và cung cấp thông tin về tình trạng của môi trường đó.
Các môi trường thông dụng là Nhiệt, Quang, Cơ Lý, Điện, Hóa ...

Cảm biến nhiệt độ buồng lạnh (nhiệt độ → điện trở) [ NTC ]

 Cảm biến nhiệt độ giàn lạnh (xả băng) (nhiệt độ → điện trở) [ NTC ]


Vài ứng dụng của cảm biến


1. Điều chỉnh tự động

- Với cảm biến nhiệt độ âm (NTC)                                     - Với cảm biến nhiệt độ dương (PTC)
Điều chỉnh tự động

Kiểm tra nút điều chỉnh

Tự Học Sửa Tủ Lạnh 2

Kiểm tra cảm biến

Tự Học Sửa Tủ Lạnh 3

Kiểm tra nút điều chỉnh và cảm biến

Kiểm tra nút điều chỉnh và cảm biến

Kiểm tra Board mạch


Kiểm tra Board mạch

Kiểm tra Board mạch 2

Kiểm tra mạch xả băng

Kiểm tra mạch xả băng

Điện áp khu vực thấp: không xả băng!

Điện áp khu vực thấp: không xả băng!
